Текстильные (тканевые) воздуховоды-диффузоры Prihoda

Текстильные (тканевые) воздуховоды-диффузоры Prihoda

Описание: Наше изделие известно под различными названиями, которые правильны в большей или меньшей степени. Самым точным названием является «текстильные воздуховоды» или «текстильные диффузоры». Текстильные воздуховоды могут одинаково хорошо работать как для транспортировки, так и для распределения воздуха. Различают приточные текстильные системы распределения воздуха (текстильные воздуховоды, воздухораспределители) и текстильные воздуховоды для вытяжки.

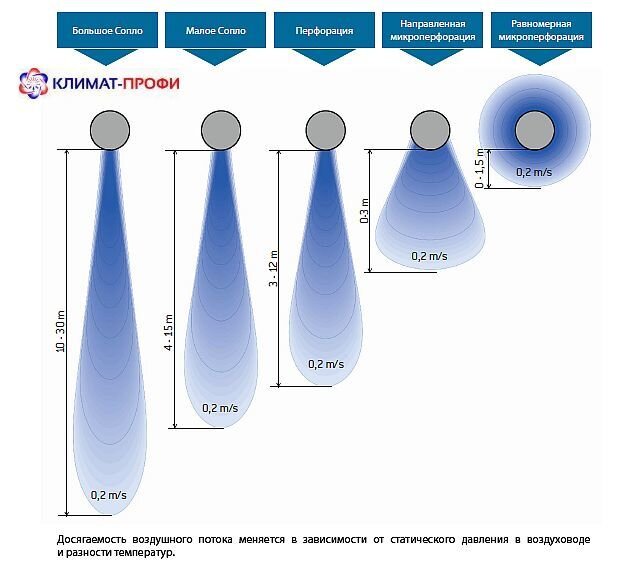

Текстильные воздуховоды являются универсальным инструментом распределения воздуха, который охватывает весь диапазон применяемой на практике досягаемости потока. Достижение определенного значения скорости в рабочей зоне зависит от правильно подобранного способа раздачи воздуха. При необходимости можно комбинировать рассеянную и направленную подачу.

Размеры:  Мы производим текстильные воздуховоды и диффузоры всех размеров от 100 до 2000 мм в соответствии с конкретным техническим заданием. Однако это не касается присоединительных деталей, размеры которых всегда увеличены на 10-15 мм по сравнению со значением, указанным в технической документации. Базовый ряд значений А и В: 100, 125, 160, 200, 250, 315, 400, 500, 630, 710, 800, 900, 1 000, 1 120, 1 250, 1 400, 1 600, 1 800, 2 000

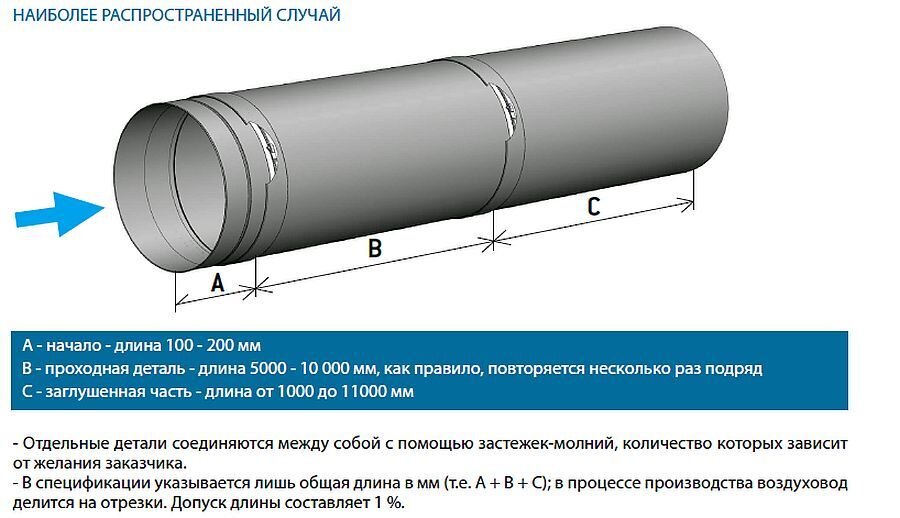

Длина воздуховода, прежде всего, определяется размерами конкретного помещения. Как правило, постоянный поток воздуха может раздаваться воздуховодом длиной от 1 до 200 м. Всё зависит от применяемого материала, способа воздухораспределения и значения статического давления на входе в текстильный воздуховод.

Давление: Потери давления в текстильном воздуховоде аналогичны потерям давления в традиционном трубопроводе. Расчет сложного текстильного воздуховода производится аналогично расчету жестяного воздуховода. Минимальное статическое давление, необходимое для поддержания правильной формы воздуховода, зависит от массы используемой ткани. Для легких материалов достаточно 20 Па, для средних и тяжелых 50 Па. Однако распределение давления по длине диффузора отличается от традиционного трубопровода за счёт снижения продольной скорости. Для правильного проектирования воздуховодов обращайтесь к нам или к нашим представителям.

Преимущества текстильных диффузоров и систем распределения воздуха:

• вентиляция помещения без сквозняка даже при очень высокой интенсивности воздухообмена (при распределении воздуха через воздухопроницаемую или микроперфорированную ткань);
• высокий уровень смешивания подаваемого воздуха с воздухом, находящимся в помещении (при распределении воздуха через огромное количество мелких отверстий);
• возможность стирки в обычной промышленной стиральной машине для поддержания необходимой чистоты (допустима также дезинфекция);
• отсутствие коррозии воздуховодов;
• отсутствие риска образования конденсата на поверхности воздухораспределительной системы (при использовании воздухопроницаемой ткани);
• малый вес системы;
• быстрый монтаж и демонтаж;
• отсутствие шума при эксплуатации;
• оригинальный внешний вид, возможность выбора подходящего цвета (корпоративный стиль);
• умеренная цена.

Применение текстильных воздуховодов:

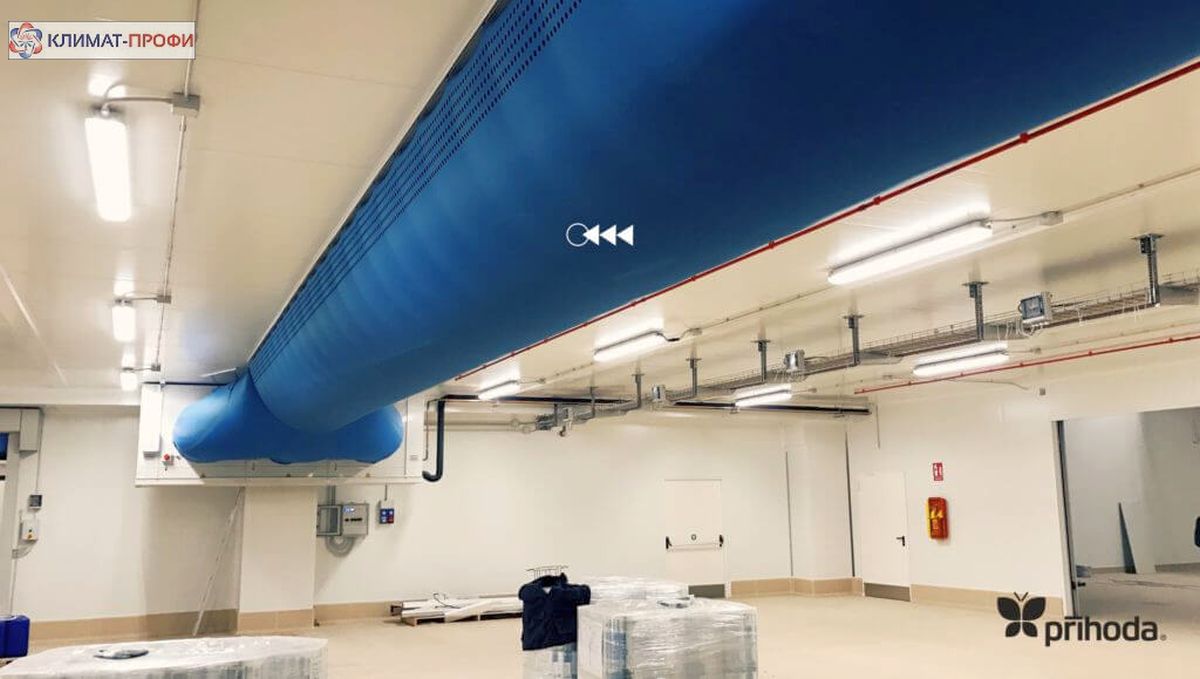

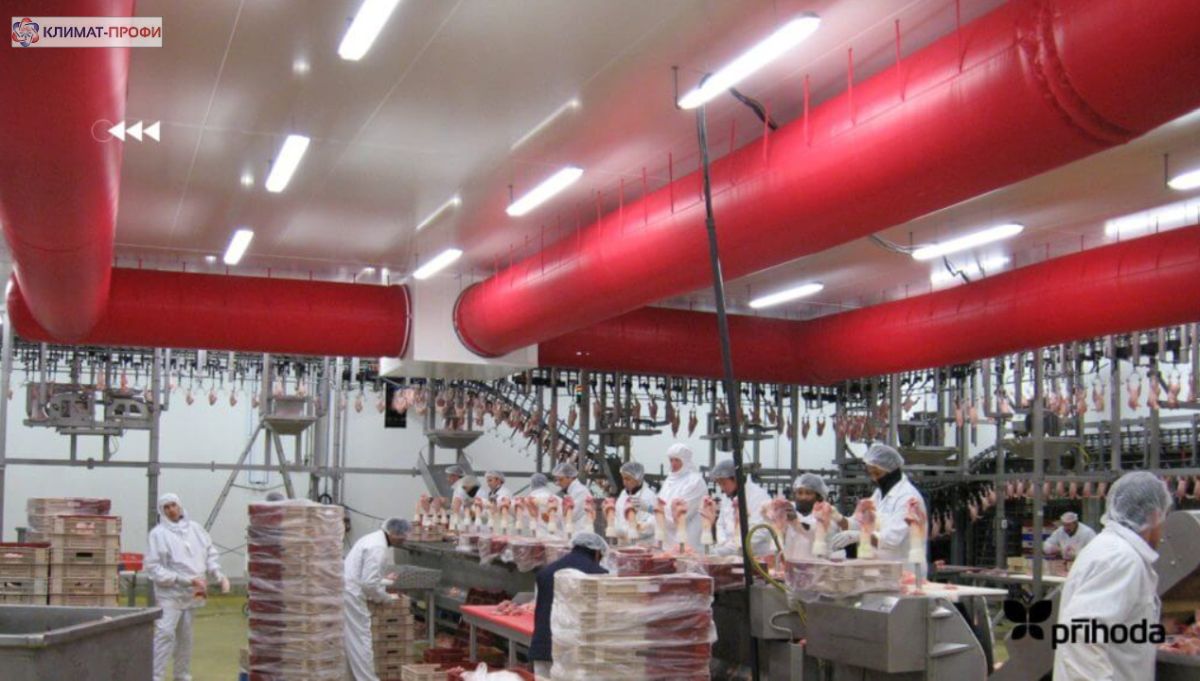

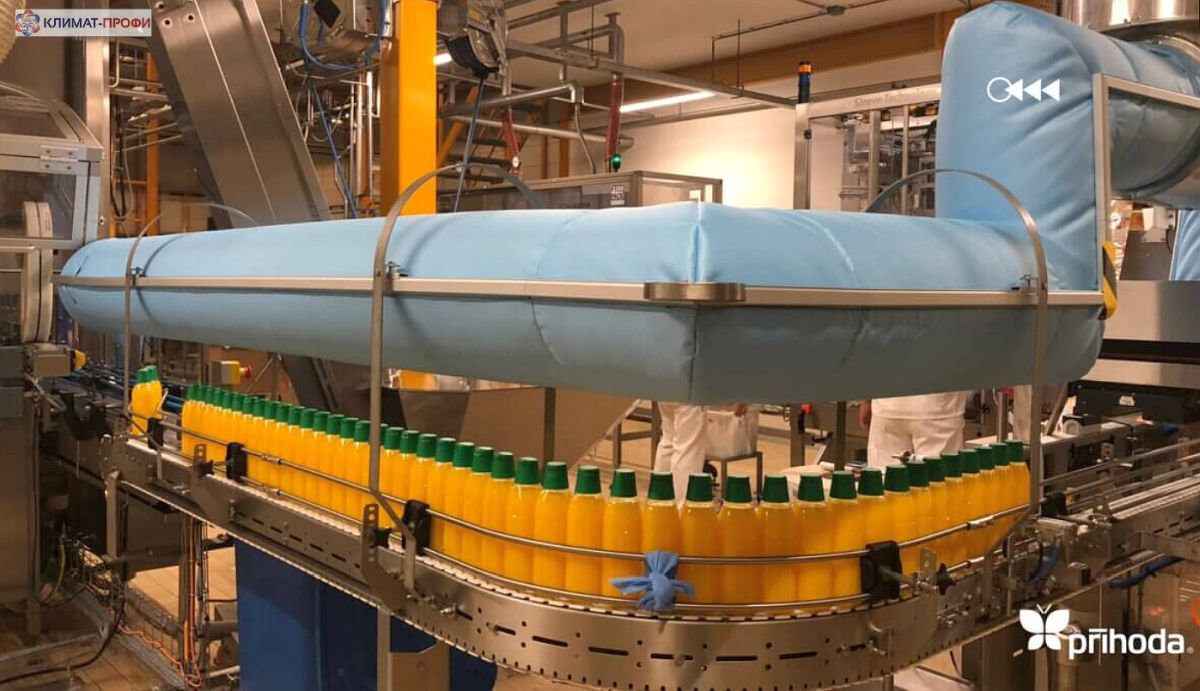

• Пищевая промышленность

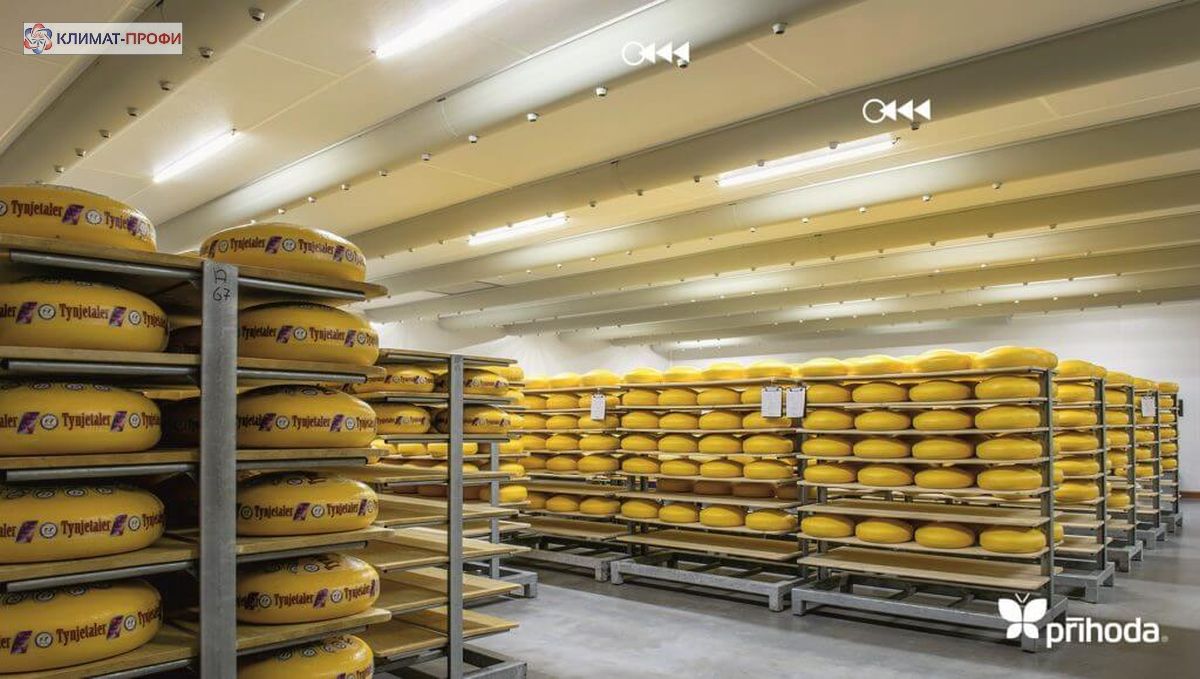

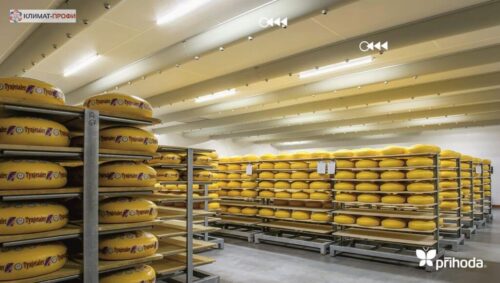

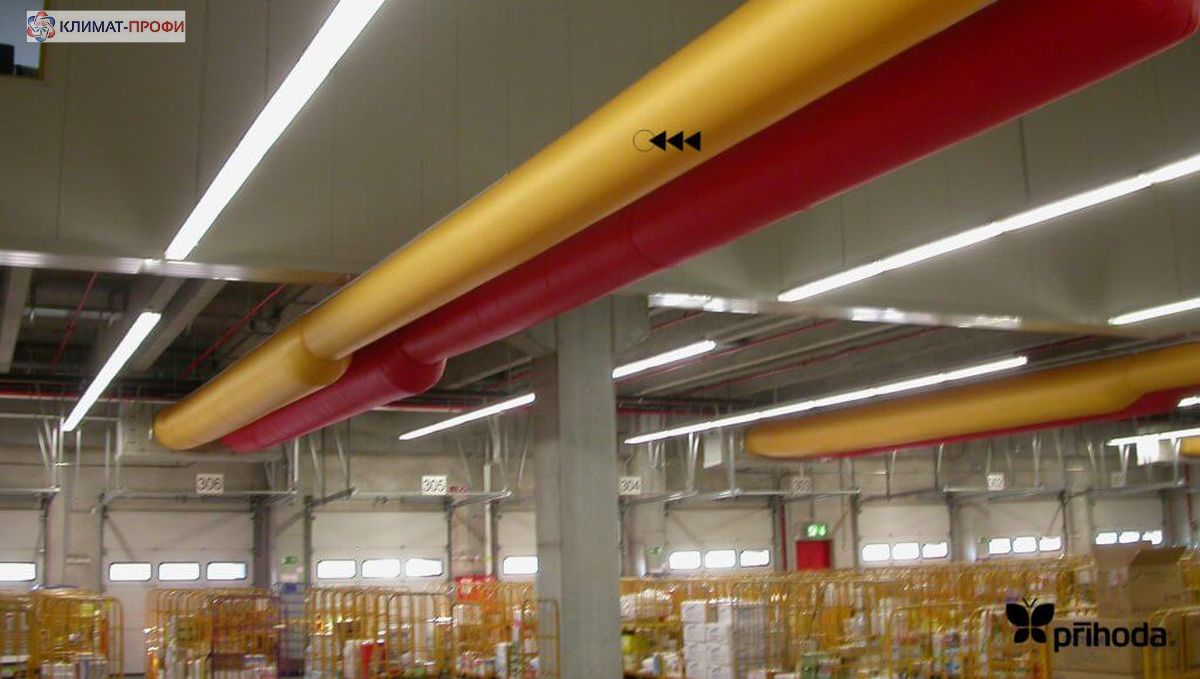

• Продуктовые склады, рабочие места с низкой температурой
• Химическая , текстильная, электронная промышленность

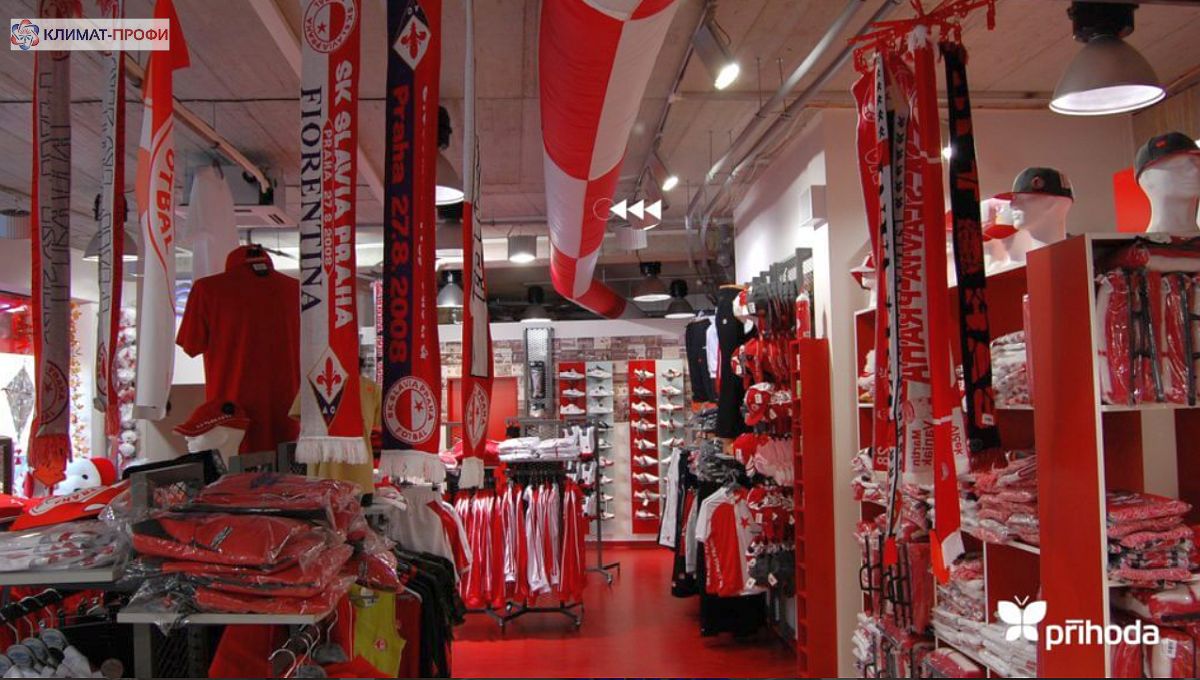

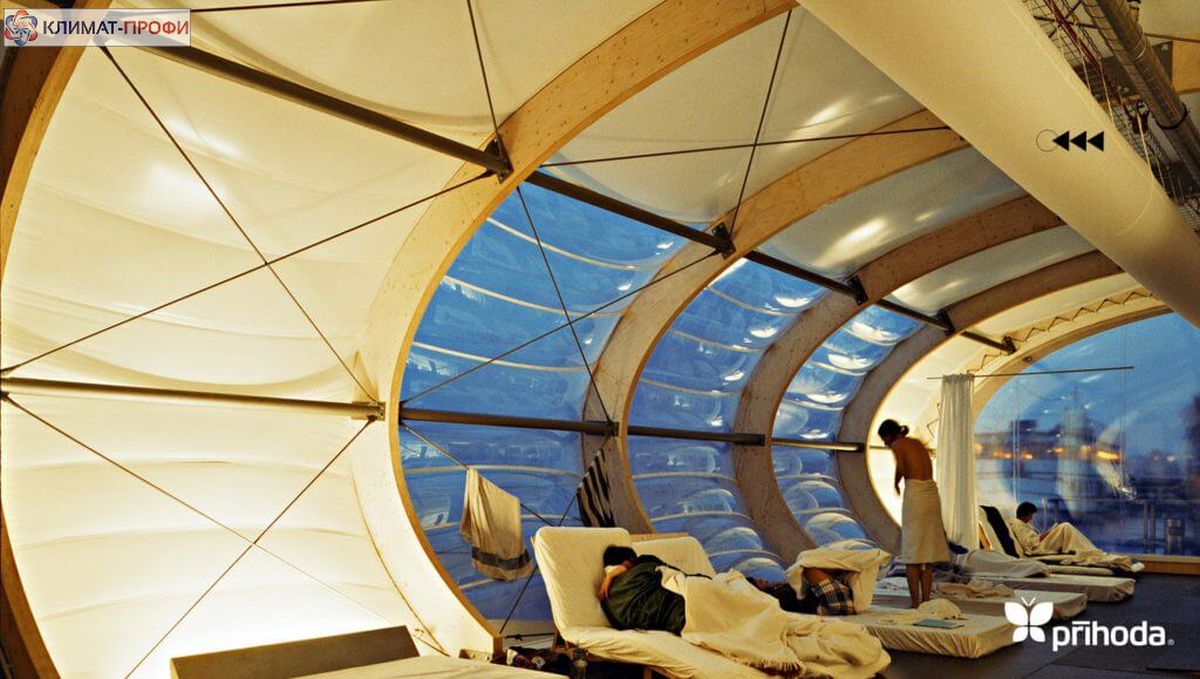

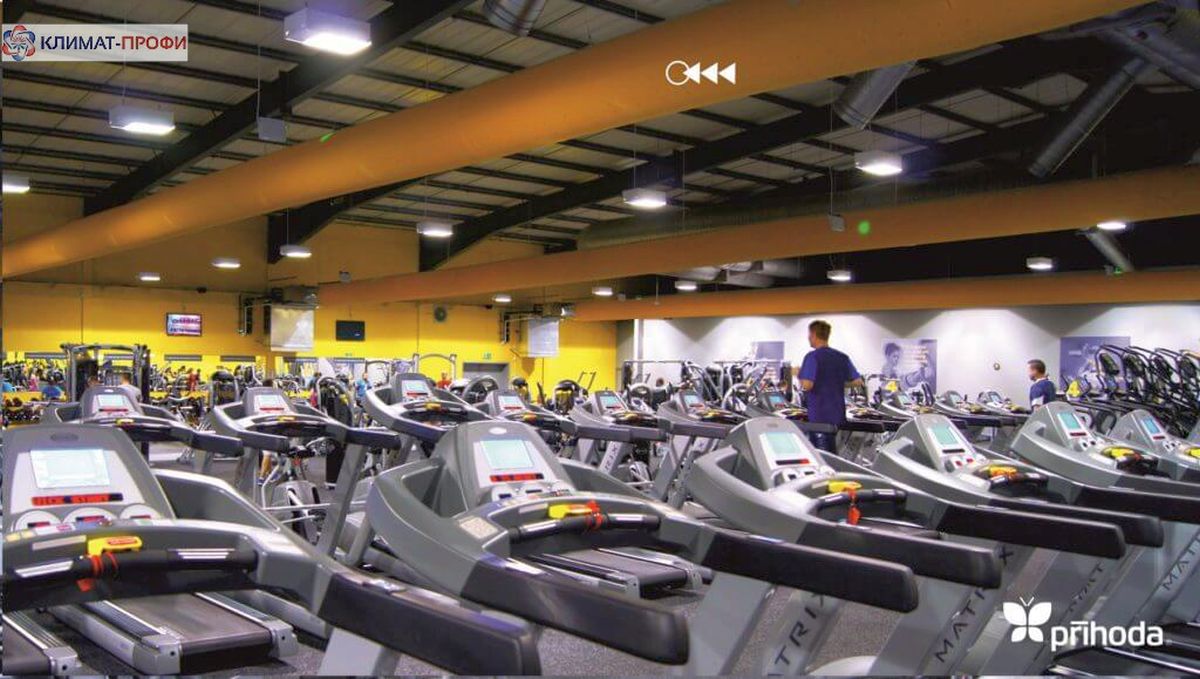

• Супермаркеты, спортивные залы

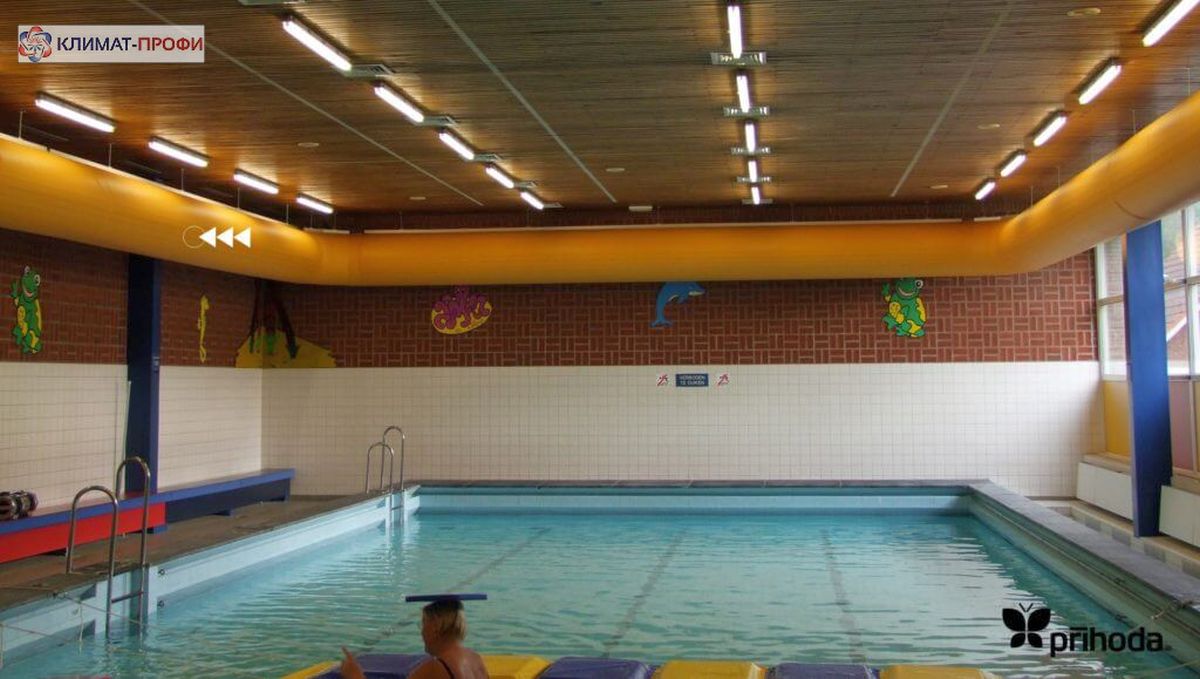

• Бассейны

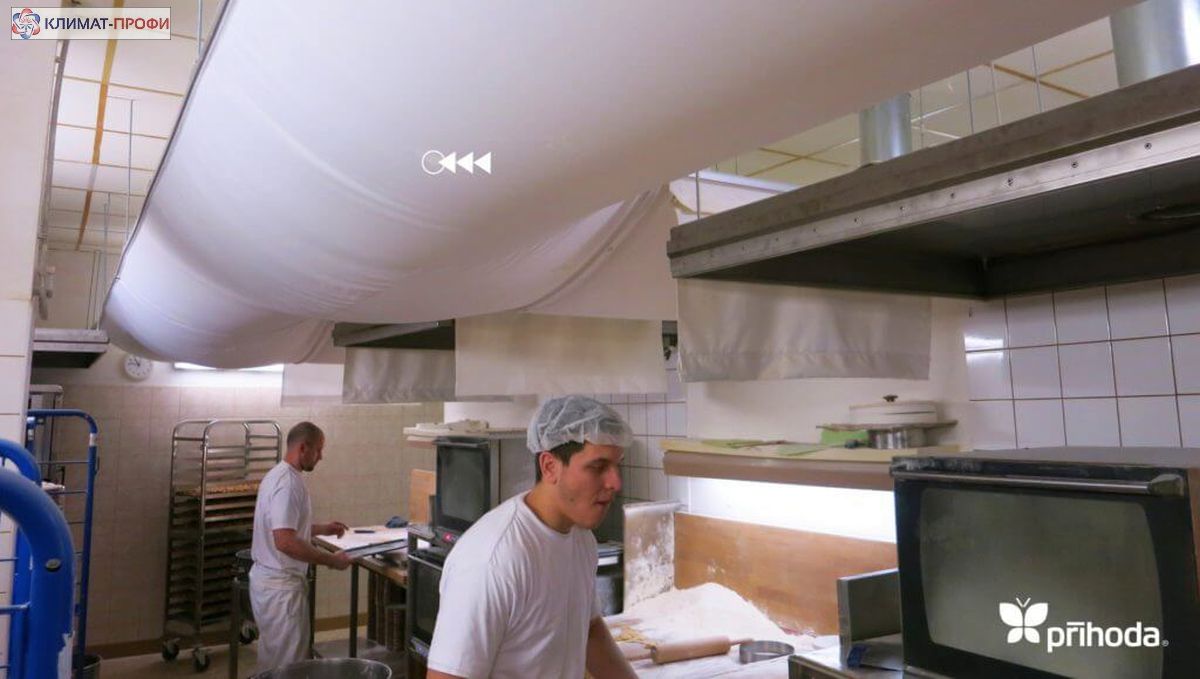

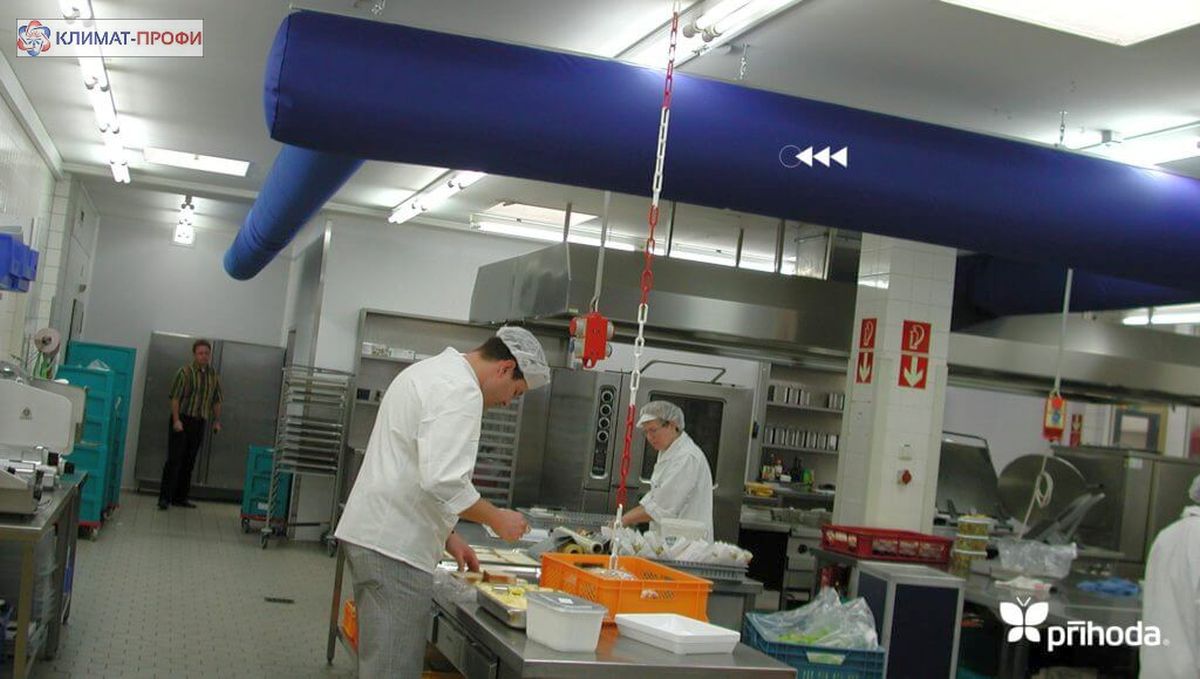

• Кухни

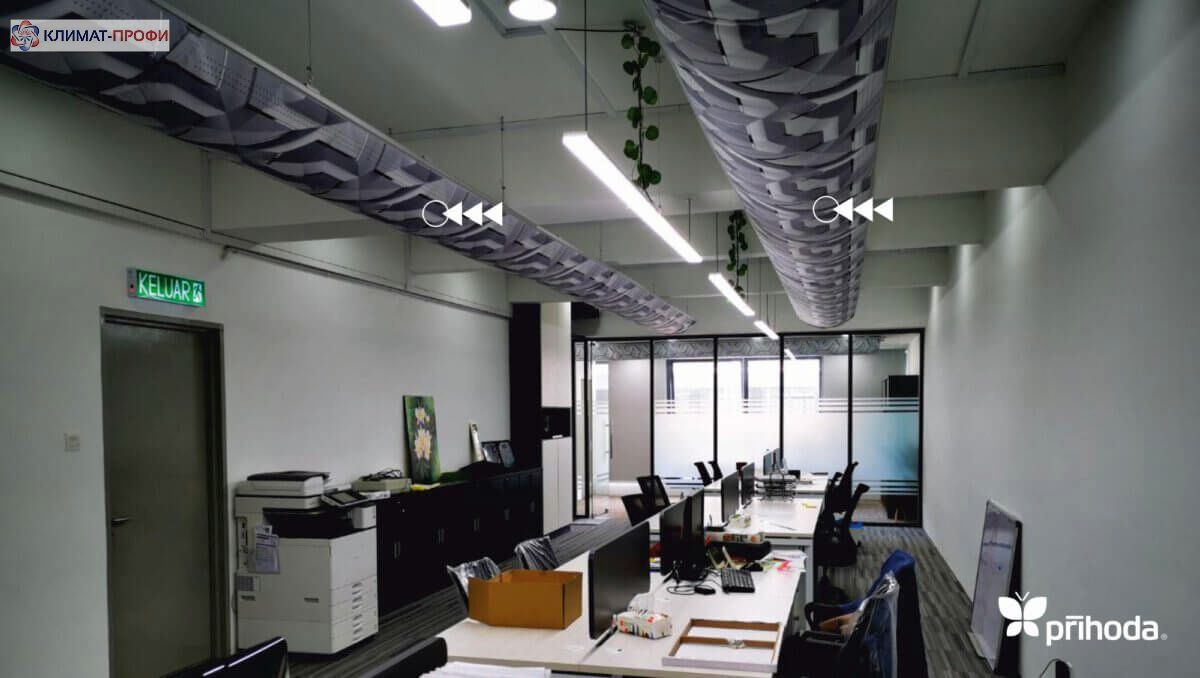

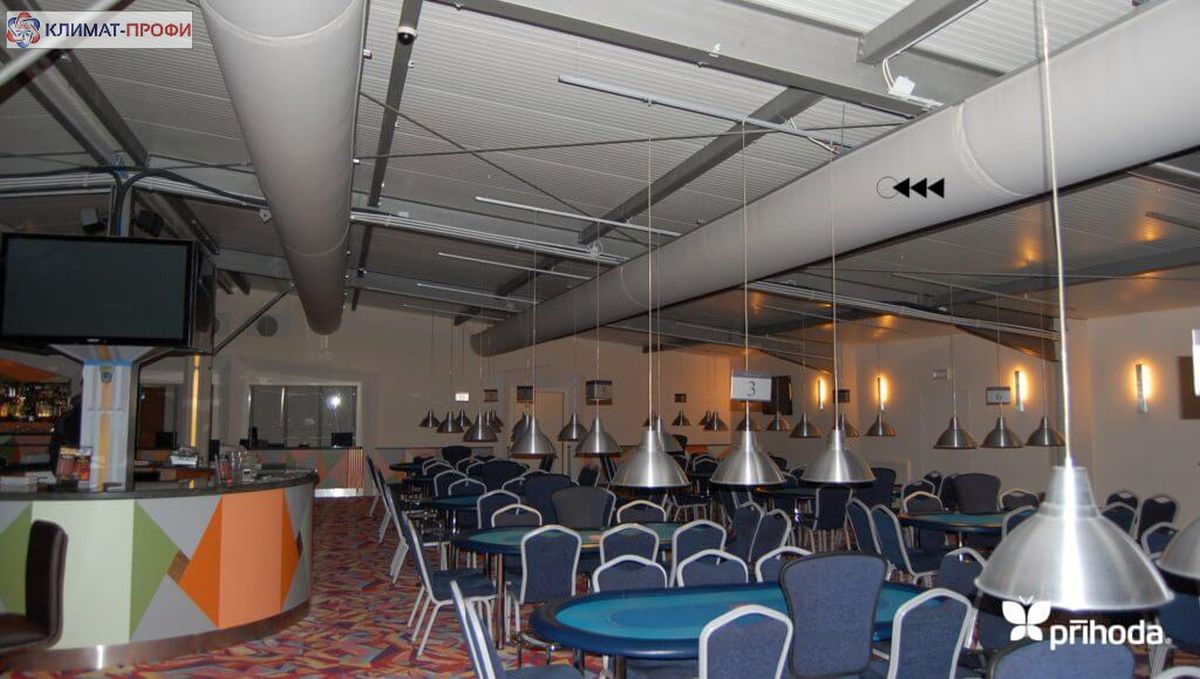

• Офисы, кинотеатры, дискотеки и пр.

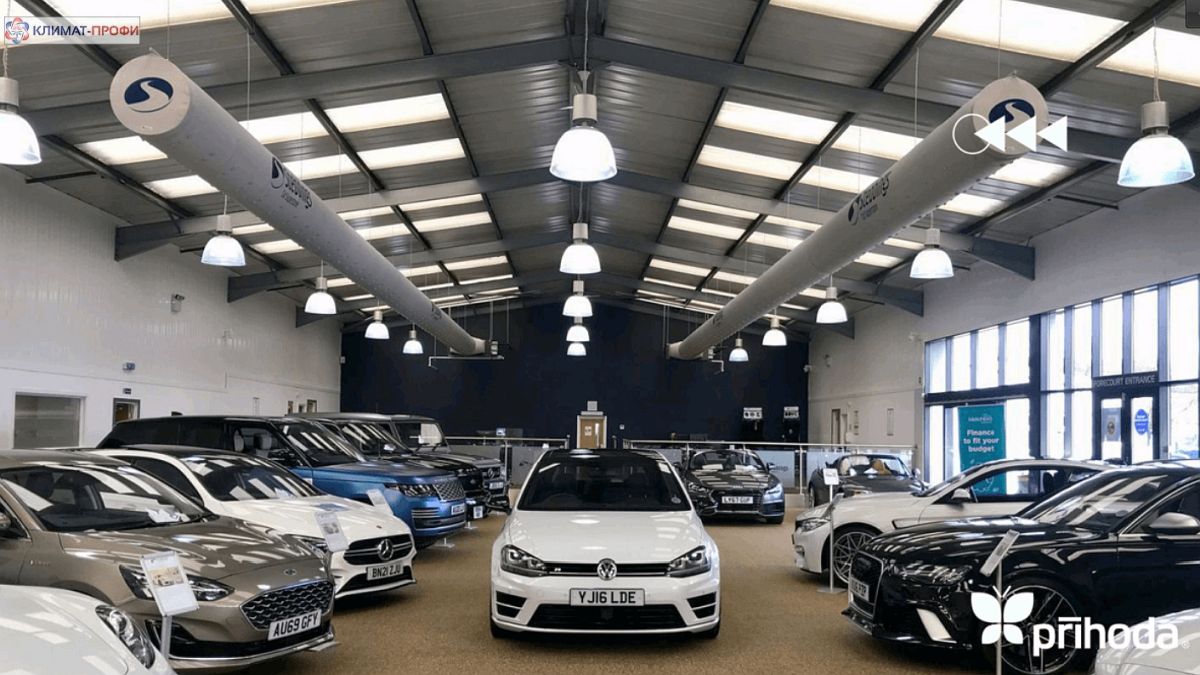

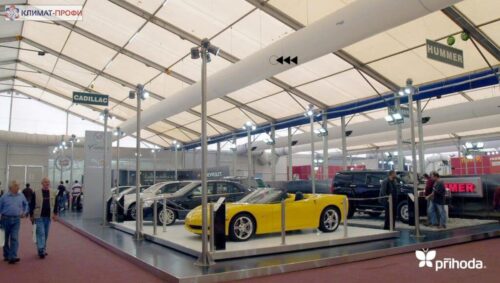

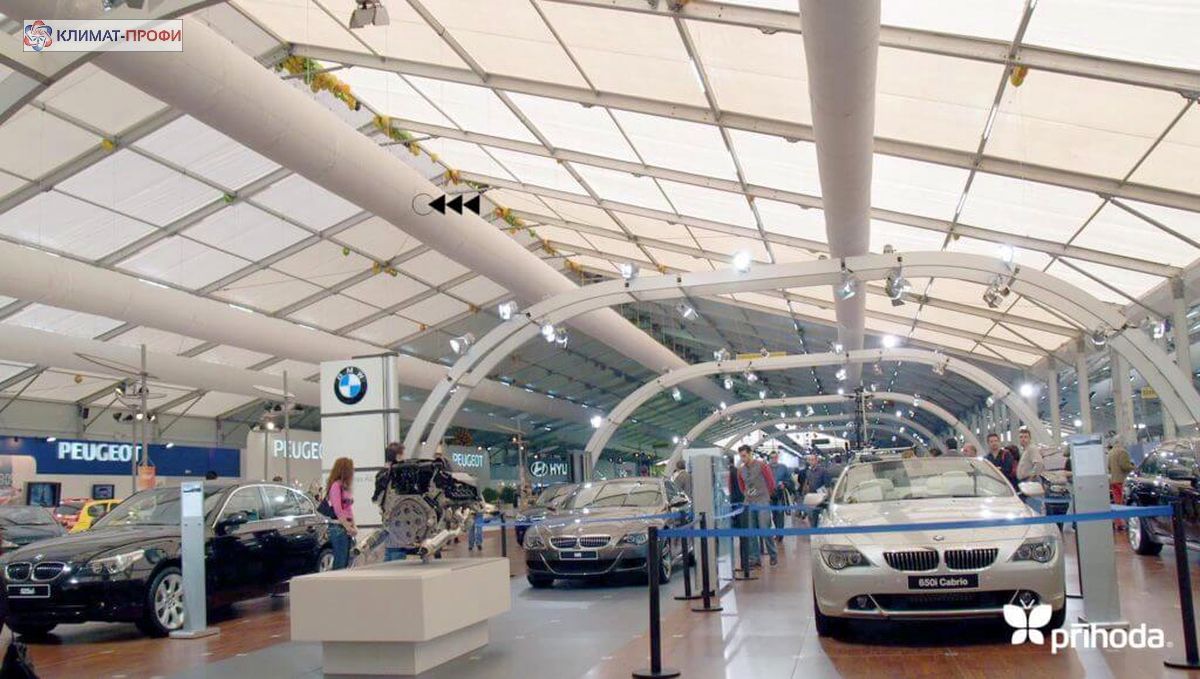

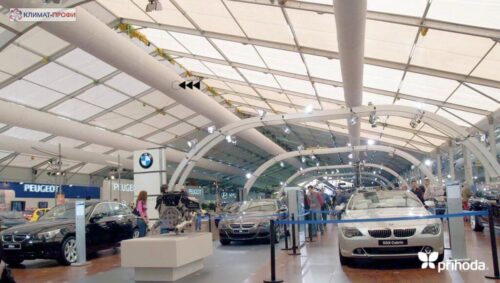

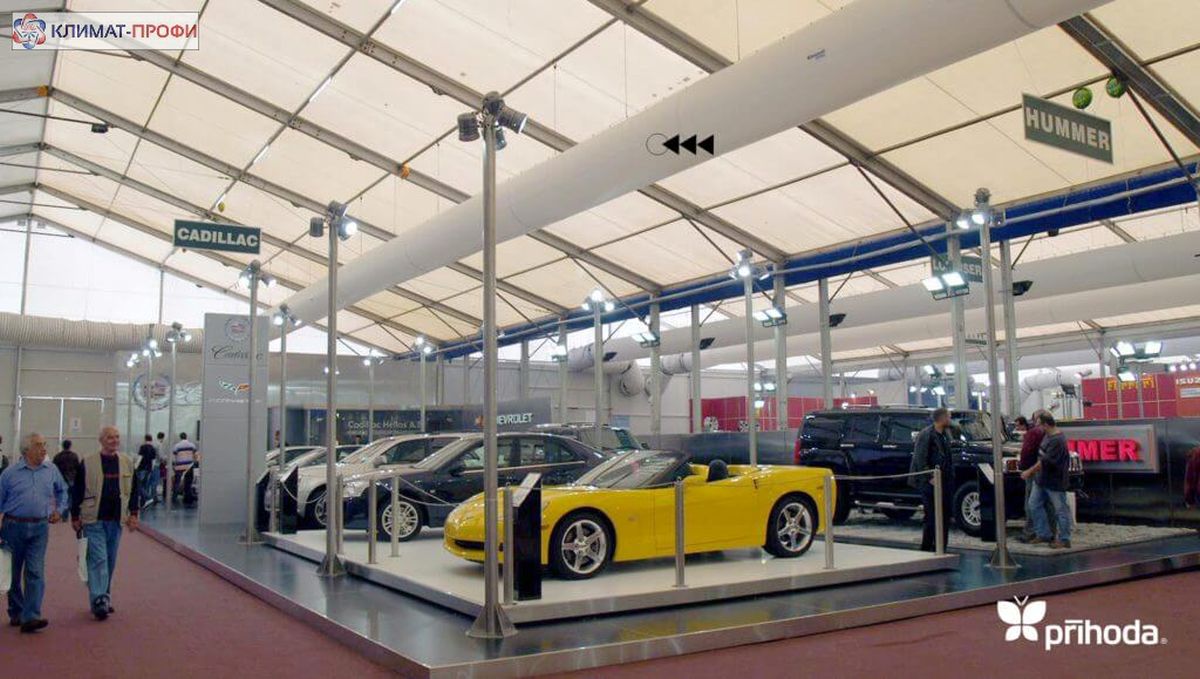

• Выставочные и временные помещения  и т.д.

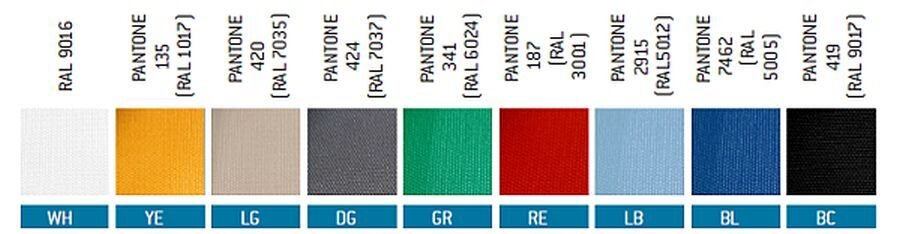

Цвет:  Большинство наших материалов доступны к заказу в 9 цветовых вариантах, которые примерно соответствуют представленной ниже шкале. Выбор цвета в соответствии с представленной шкалой не влияет на стоимость воздуховода. Требование специального цвета обычно означает увеличение стоимости и срока поставки.

Для правильного расчета текстильных воздуховодов необходимо следующее:

— план помещения (желательно в PDF файле) с указанием его размеров (длина — высота — ширина) и вашим видением того, как должна быть размещена в нём текстильная система распределения воздуха;

— укажите длину текстильной системы распределения воздуха;

— при необходимости изготовления текстильного диффузора, с каким либо поворотом, укажите расстояние от начала диффузора до поворота и значение угла поворота;

— расход воздуха на входе в текстильную систему распределения воздуха (в м3/ч);

— давление на входе в текстильную систему распределения воздуха (в Pa);

— присоединительные размеры текстильного диффузора для крепления к выпускному отверстию вентилятора (решётке / адаптеру / корпусу и пр.), с указанием того, какие    переходники будут использованы : текстильные или иные;

— расстояние между потолком и центром выпускного отверстия вентилятора;

— расстояние между потолком и центром текстильного диффузора;

— скорость воздуха в обслуживаемой зоне и высота обслуживаемой зоны;

— температура воздуха в помещении (зимой / летом);

— температура воздуха, который будет подаваться в помещение (зимой /  летом);

— укажите предпочтительный для вас тип и цвет ткани, из которой должна быть изготовлена текстильная система распределения воздуха.

Без правильно заполненного опросного листа, программа расчета не рассчитает Вам стоимость текстильного воздуховода.

Скачать опросный лист можно тут:

Опросный лист
