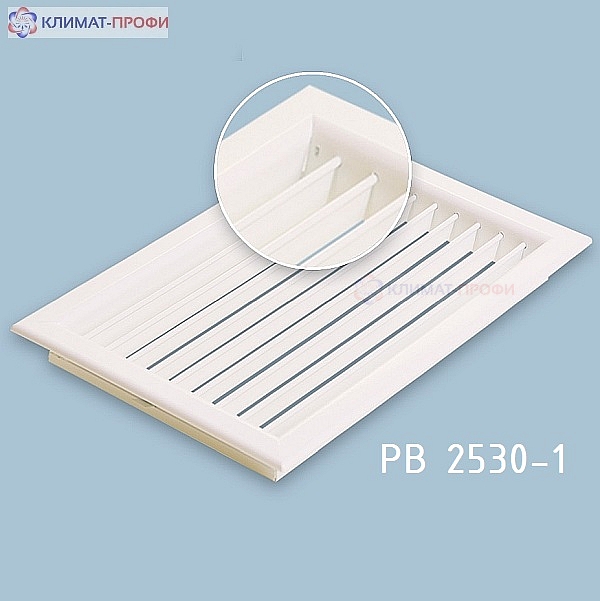

Решетка однорядная регулируемая РВ 2530-1

Решетка однорядная регулируемая РВ 2530-1(9016)

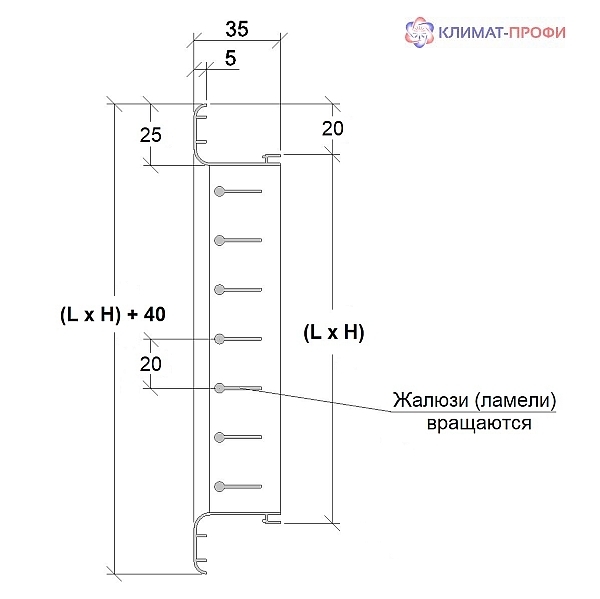

Решетки вентиляционные регулируемые, однорядные, настенные с одним рядом подвижных пластин, индивидуально изменяя угол наклона которых, можно изменить угол раздачи приточной струи. Применяются в приточно-вытяжных системах вентиляции, кондиционирования, воздушного отопления.

Материал:

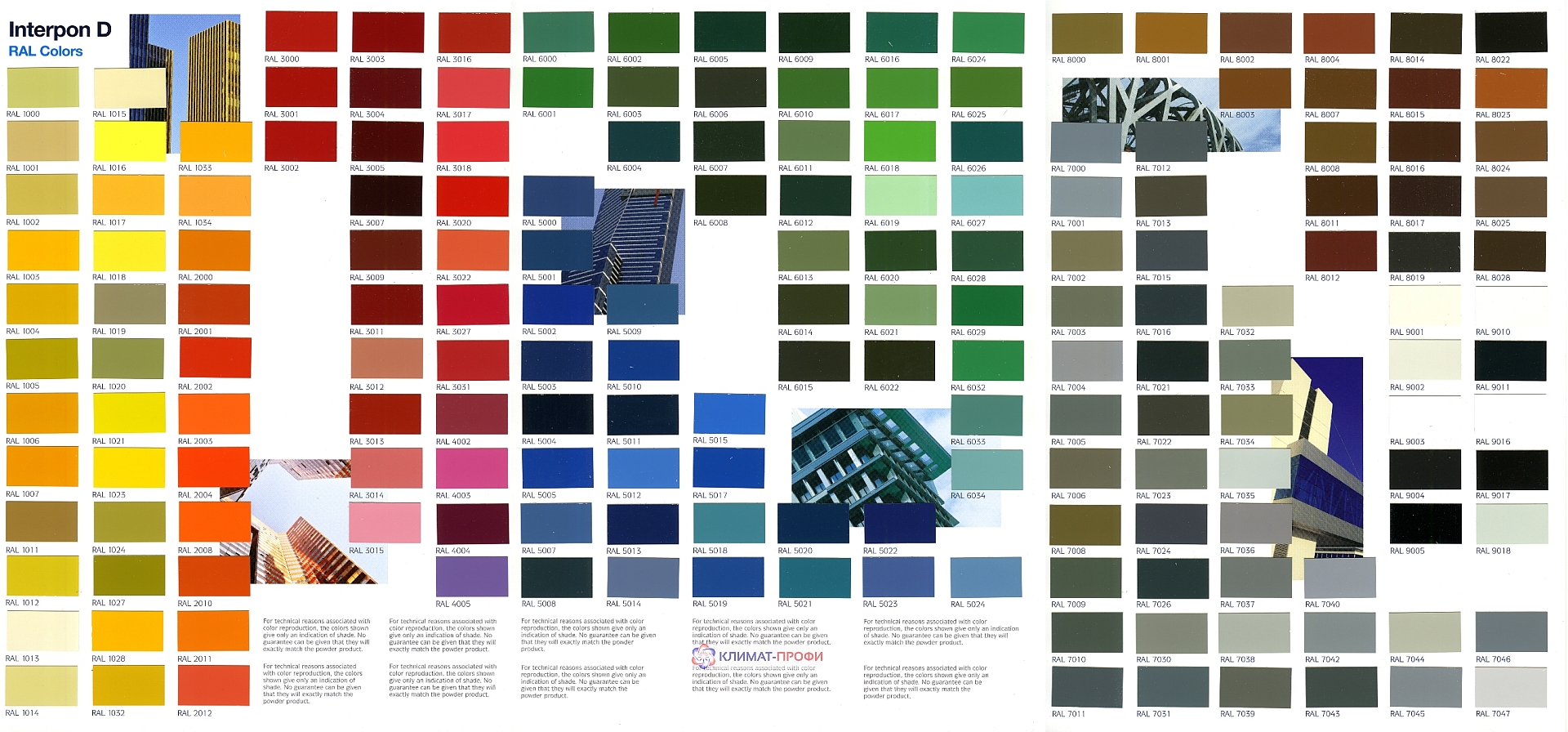

Решетки изготавливаются из высококачественных алюминиевых профилей с анодно-оксидным покрытием или окрашиваются порошковыми красками по каталогу RAL, что позволяет использовать в неблагоприятных условиях.

По умолчанию решетки окрашиваются в белый цвет  (RAL 9016)

Способы монтажа:

— с помощью монтажных пружин,

— с помощью самореза 3,5х35 (монтажные отверстия потай на лицевом фланце), обозначение -*

Комплектация:

— возможна поставка с адаптером, изготовленного из оцинкованной стали
— возможна комплектация фильтром.

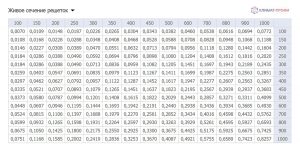

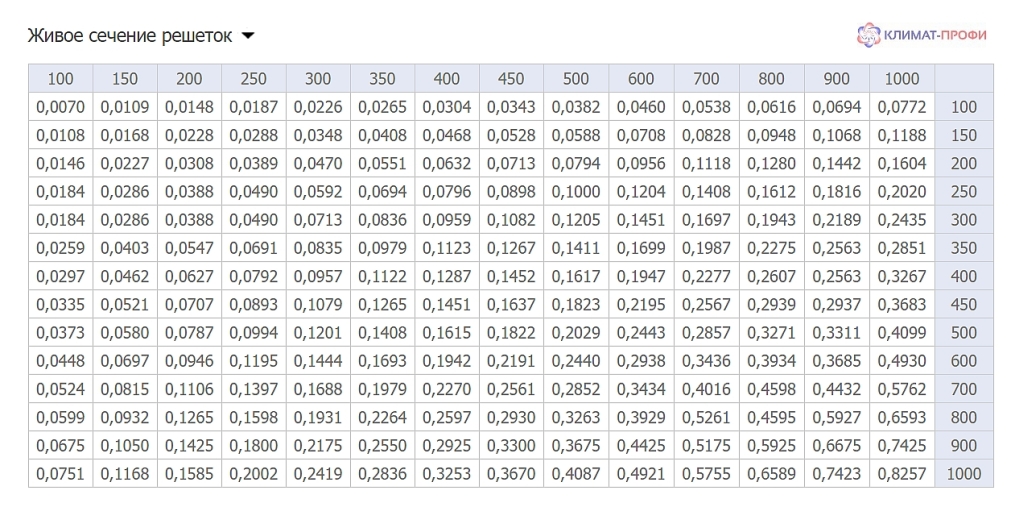

Расчет площади живого сечения и расхода воздуха произведен при положении подвижных пластин 0°. Поправочный коэффициент при положениях подвижных пластин:
22,5° — 0,95
45° — 0,65

Заказ осуществляется по посадочным размерам L x H с шагом 5 мм.
При размере L более 550 мм. применяется разделительный профиль.
