Решетка настенная двухрядная регулируемая РВ 2565-2

Решетка двухрядная регулируемая РВ 2565-2

Решетки настенные двухрядные регулируемые с двумя рядами подвижных пластин применяют в приточно-вытяжных системах вентиляции, кондиционирования воздуха, а также в системах воздушного отопления.

Изменяя угол наклона первого и второго ряда подвижных пластин, можно изменить угол раздачи и расход воздуха приточной струи.

Решетки изготавливают из высококачественных алюминиевых профилей с анодно-окисдным  покрытием или окрашивают порошковыми красками по каталогу RAL.

По требованию Заказчика решетки могут дополнительно комплектоваться адаптером, изготовленным из оцинкованной стали либо фильтрующим элементом с классом фильтрации G4.

Площадь живого сечения решетки:

— угол наклона 0°      — Fж.с. = 0,00924м²;

— угол наклона 22,5° — Fж.с. = 0,008778м²;

— угол наклона 45°    — Fж.с. = 0,006006м².

Монтаж решеток выполняют одним из способов:

• при помощи монтажных пружин;
• с помощью саморезов 3,5х35 через монтажные отверстия (потай), расположенные на лицевом фланце.

Цветовое исполнение:

вид покрытия: порошковая краска ― указывают цвет по каталогу RAL (по умолчанию все решетки окрашиваются по RAL 9016 – белый)
при анодно-оксидном покрытии – обозначение отсутствует.

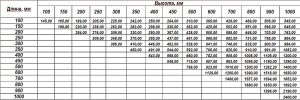

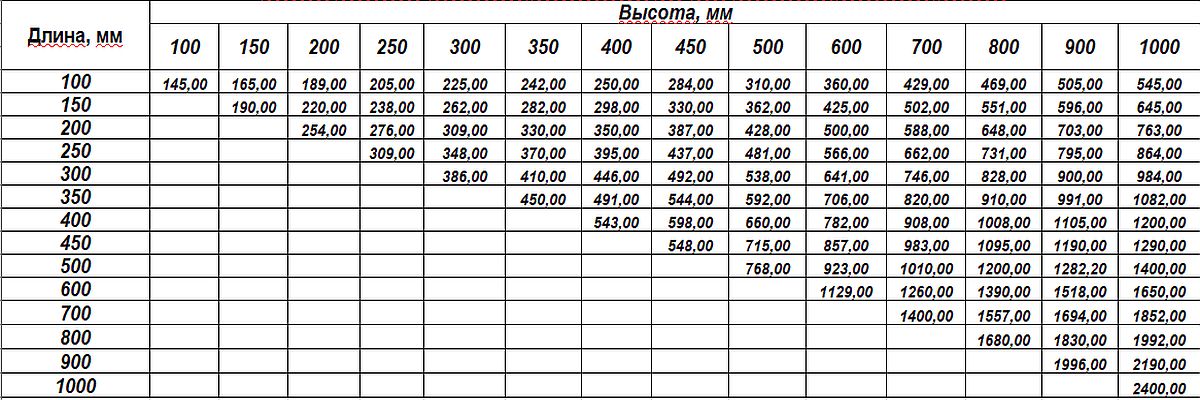

Возможно изготовление решеток различных размеров с посадочным размером до 1000 мм
