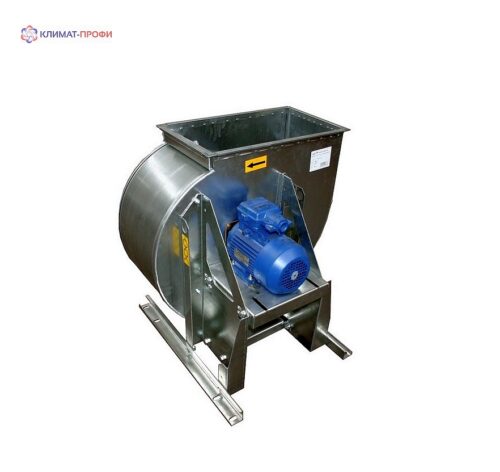

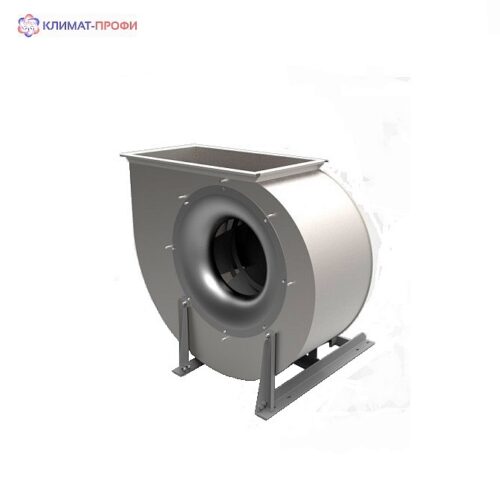

Вентилятор радіальний ВРАН9-028-Т80-N-00075/2-Y2-1-L0-0

Вентилятор радіальний відцентровий ВРАН9-028-Т80-N-00075/2-Y2-1-L0-0

Вентилятори VRAN виготовляють 16 типорозмірів та забезпечують широку область режимів за продуктивністю від 300 м3/год до 120 000 м3/год та за тиском до 2 600 Па.

Вентилятори VRAN застосовують у системах, де потрібно:

● високий ККД;

● низький рівень шуму;

● у системах із паралельною роботою кількох вентиляторів.

За своїми технічними параметрами ці вентилятори відповідають найкращим зарубіжним зразкам, повністю замінюють відомі серії вентиляторів. ВЦ 4-70, ВР 80-75, ВР 86-77.

Вентилятори випускають з двома модифікаціями робочих коліс VRAN6 і VRAN9, що відрізняються числом лопаток, і виконані з густим типорозмірним рядом R20 діаметрів коліс: 020, 025, 031, 035, 040, 050, 056, 0, 0, 0, 0, 0, 0 , 125. Це дозволяє вибирати оптимальний вентилятор на будь-який заданий режим з мінімальними запасами до 5%.

Виготовляється кілька варіантів виконання коліс залежно від величини окружної швидкості, які забезпечують надійну роботу вентиляторів протягом усього їх експлуатації. Проведені розрахунки міцності робочих коліс з використанням методу кінцевих елементів повністю підтверджені відповідними експериментами.

Оптимізовані запаси потужності при виборі двигунів, що дозволяє застосовувати двигуни з меншою потужністю установки, особливо для вентиляторів малих номерів.

Передбачено виконання вентиляторів усіх номерів за першою конструктивною схемою з використанням перетворювачів частоти, що дає можливість коригувати режим роботи вентилятора при пуско-налагоджувальних випробуваннях та в процесі експлуатації.

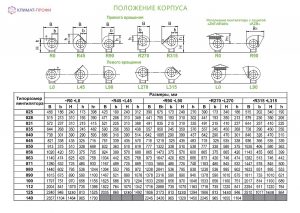

Змінено форму спірального корпусу – збільшено розмір фланця вихідного отвору, що забезпечує зниження середньої швидкості у вихідному перерізі вентилятора та втрат тиску у приєднаній вентиляційній мережі. Зменшення швидкості на виході із вентилятора також збільшує статичний тиск вентилятора.
